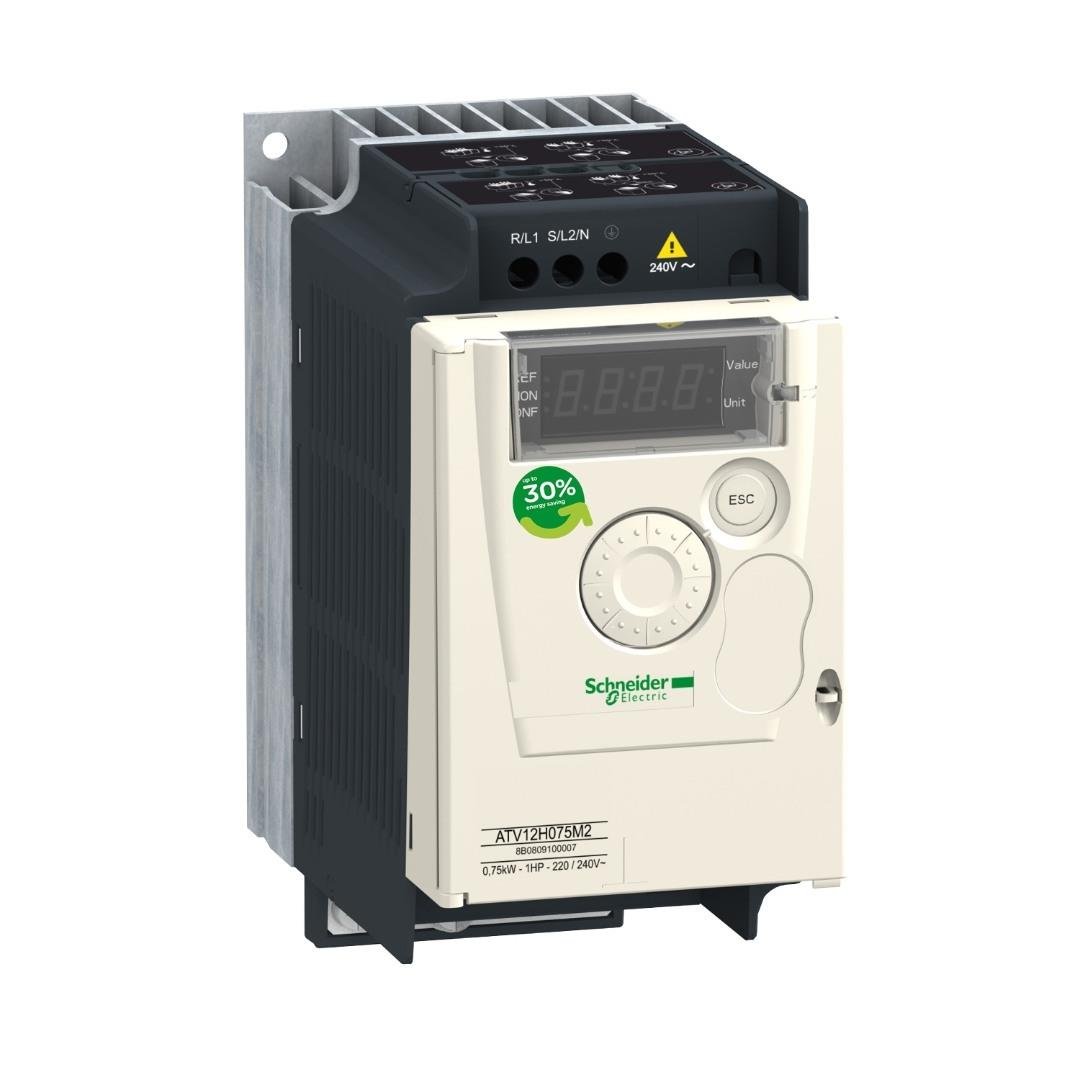

Schneider Electric - ATV12 - 0,75kW 220V - Hız Kontrol Cihazı

Fiyat : ₺4.851,00(KDV Dahil)

Telefonla Sipariş

Favorilere Ekle

Gelince Haber Ver

Adet

Artır Azalt

Ürün serisi	Altivar 12
Ürün ya da bileşen tipi	Değişken hızlı sürücü
ürüne özel uygulama	Basit makine
Montaj Tipi	Cabinet mount
haberleşme port protokolü	Modbus
besleme frekansı	50/60 Hz +/- 5 %
[Us] nominal besleme gerilimi	200...240 V - 15...10 %
nominal çıkış akımı	4,2 A
motor gücü hp	1 hp
motor gücü kW	0,75 kW
motor gücü hp	1 hp
EMC filtresi	Entegre
IP koruma sınıfı	IP20

Tamamlayıcı
Dijital giriş sayısı	4
Dijital çıkış sayısı	2
analog giriş sayısı	1
analog çıkış sayısı	1
röle çıkış sayısı	1
fiziksel arayüz	2 telli RS 485
konnektör tipi	1 RJ45
sürekli çıkış akımı	4,2 A -de 4 kHz
erişim yöntemi	Sunucu Modbus seri
hız kontrol cihazı çıkış frekansı	0,5…400 Hz
hız aralığı	1…20
örnekleme süresi	20 ms, tolerans +/- 1 ms için lojik giriş 10 ms için analog giriş
doğrusallık hatası	Maksimum değerin +/- % 0,3'ü için analog giriş
frekans çözünürlüğü	Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz
zaman sabiti	20 ms +/- 1 ms referans değişikliği için
iletim hızı	9,6 kbit/sn 19,2 kbit/sn 38.4 kbit/s
iletim çerçevesi	RTU
adreslerin sayısı	1…247
veri biçimi	8 bit, yapılandırılabilir tek, çift veya paritesiz
haberleşme hizmeti	Bekleme kayıtlarını oku (03) 29 word Tek kayıtları yaz (06) 29 word Çoklu kayıtları yaz (16) 27 word Çoklu kayıtları oku/yaz (23) 4/4 word Cihaz tanımlamasını oku (43)
polarizasyon tipi	Empedans yok
4 quadrant operation possible	False
asenkron motor kontrol profili	Karesel gerilim/frekans oranı Gerilim/frekans oranı (V/f) Sensörsüz akı vektör kontrolü
Maximum output frequency	4 kHz
geçici aşırı moment	150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
hızlanma ve yavaşlama rampaları	0 - 999,9 sn arası doğrusal U S
motor kayma kompanzasyonu	Fabrikada mevcut Ayarlanabilir
anahtarlama frekansı	2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile
nominal anahtarlama frekansı	4 kHz
durana kadar frenleme	DC enjeksiyon ile
Brake chopper integrated	False
hat akımı	10,2 A -de 100 V (Ağır şart) 8,5 A -de 120 V (Ağır şart)
Maksimum Giriş Akımı	8,5 A
Maximum output voltage	240 V
görünen güç	2,0 kVA -de 240 V (Ağır şart)
maksimum geçici akım	6,3 A süresince 60 s (Ağır şart) 6,9 A süresince 2 s (Ağır şart)
Şebeke frekansı	50...60 Hz
Relative symmetric network frequency tolerance	5 %
muhtemel hat Isc	1 kA
Base load current at high overload	4,2 A
W cinsinden güç dağılımı	Doğal: 44,0 W
With safety function Safely Limited Speed (SLS)	False
With safety function Safe brake management (SBC/SBT)	False
With safety function Safe Operating Stop (SOS)	False
With safety function Safe Position (SP)	False
With safety function Safe programmable logic	False
With safety function Safe Speed Monitor (SSM)	False
With safety function Safe Stop 1 (SS1)	False
With sft fct Safe Stop 2 (SS2)	False
With safety function Safe torque off (STO)	False
With safety function Safely Limited Position (SLP)	False
With safety function Safe Direction (SDI)	False
koruma tipi	Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
sıkma torku	0,8 N.m
yalıtım	Güç ve kontrol arasındaki elektrik
Set başına Miktar	1'li set
genişlik	72 mm
Yükseklik	143 mm
Derinlik	131,2 mm
ürün ağırlığı	0,8 kg

Ortam
çalışma yüksekliği	> 1000...2000 m 100 m başına % 1 akım düşüşüyle <= 1000 m olmadan
Çalışma konumu	Dikey +/- 10 derece
Ürün sertifikaları	NOM CSA C-Tick UL GOST RCM KC
İşaretleme	CE
Standartlar	UL 508C UL 618000-5-1 EN/IEC 61800-5-1 EN/IEC 61800-3
montaj stili	Soğutma bloklu
elektromanyetik uyumluluk	Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-2 Iletimli kesintilere bağışıklık seviye 3 'e uygunEN/IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-3 Kesinti bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-5 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11
Environmental class (during operation)	Class 3C3 according to IEC 60721-3-3 Class 3S2 according to IEC 60721-3-3
Maximum acceleration under shock impact (during operation)	150 m/s² at 11 ms
Maximum acceleration under vibrational stress (during operation)	10 m/s² at 13...200 Hz
Maximum deflection under vibratory load (during operation)	1.5 mm at 2...13 Hz
aşırı gerilim kategorisi	Class III
düzenleme döngüsü	Ayarlanabilir PID regülatör
elektromanyetik emisyon	Yayılmalı emisyonlar ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...16 kHz ekranlı motor kablosu Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <5 m Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...12 kHz ekranlı motor kablosu <5 m Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2, 4 ve 16 kHz ekranlı motor kablosu <10 m Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <20 m Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m Iletimli emisyonlar ek EMC filtresi ile ortam 2 kategori C3 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m
titreşim direnci	1 gn[Alan](f =[Alan]13…200 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye[Alan](f =[Alan]3…13 Hz) - simetrik DIN rayında sökülen sürücü - 'e uygunEN/IEC 60068-2-6
darbe dayanımı	15 gn için 11 ms 'e uygunEN/IEC 60068-2-27
bağıl nem	5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
gürültü seviyesi	0 dB
kirletme derecesi	2
Ambient air transport temperature	-25…70 °C
çalışma için ortam hava sıcaklığı	-10…40 °C olmadan 40…60 °C °C başına % 2,2 akım düşüşüyle
Depolama ortam koşulları	-25…70 °C
